Un réglage de couples coniques ne se fait ni au bruit ni au seul contrôle du jeu. Il faut établir la profondeur du pignon, la précharge des roulements, le jeu d’engrènement et la portée sur les dents, dans cet ordre. Une erreur de quelques centièmes sur une cale peut déplacer la trace de contact et user l’ensemble en quelques centaines de kilomètres.
En bref
- Le jeu d’entre-dents ne suffit pas à valider un montage, car le pignon et la couronne peuvent être mal placés tout en présentant une valeur mesurée correcte.
- La lecture de la portée au bleu ou à la pâte de contrôle permet de distinguer un défaut de profondeur du pignon d’un défaut d’alignement latéral de la couronne.
- Les cales, les roulements et les portées de carter doivent être contrôlés avant tout réglage, car une précharge fausse rend toute mesure instable.
- Les couples coniques Ducati à arbres et renvoi d’angle demandent la documentation du modèle exact, les références et les épaisseurs de cales variant selon le carter.
Le périmètre couvre les couples coniques de transmission finale et les renvois d’angle des motos classiques italiennes, en particulier les Ducati à arbre des années 1950 à 1970. Les ponts automobiles, les différentiels complets et les questions d’immatriculation ne sont pas traités.
Pourquoi le réglage des couples coniques commence par le diagnostic des dents
Le couple conique transmet une rotation entre deux arbres dont les axes se croisent, souvent à angle droit. Il associe un pignon menant de petit diamètre à une couronne menée. Dans une transmission par arbre, cet ensemble réduit la vitesse de rotation et renvoie l’effort vers la roue arrière.
Le rapport de démultiplication dépend du nombre de dents. Une couronne de 40 dents entraînée par un pignon de 10 dents donne un rapport de 4,00:1. Le pignon effectue alors quatre tours pour un tour de la couronne. Cette donnée sert à identifier l’ensemble, mais elle ne donne aucune indication sur son état ni sur son réglage.
Le premier diagnostic consiste à nettoyer les dents sans les polir. Une brosse nylon, du pétrole désaromatisé et un éclairage rasant suffisent. Les rayures dans le sens de roulement, les points mats et les piqûres au pied des dents doivent rester visibles. Un engrenage brillant peut cacher une denture déjà reprise au papier abrasif.
Une usure répartie régulièrement sur le flanc actif et le flanc de retenue indique souvent une longue utilisation avec une lubrification correcte. Une bande de contact serrée contre le talon ou contre la pointe de dent révèle autre chose. La couronne travaille alors trop loin ou trop près du pignon. Le bruit qui suit le régime de roue plutôt que le régime moteur vient fréquemment de cette mauvaise position.
Un claquement à la reprise puis à la coupure des gaz impose de mesurer le jeu avant d’accuser les dents. Un roulement de pignon marqué, une cannelure d’arbre usée ou un accouplement de transmission détérioré peut produire le même symptôme. Le démontage d’un carter sans diagnostic préalable finit souvent par multiplier les hypothèses au lieu de les réduire.
Lire la zone de portée avant de déplacer une cale
La méthode la plus fiable repose sur une trace de contact. Une fine couche de bleu de Prusse ou de pâte de contrôle est déposée sur trois dents espacées de la couronne. La couronne est ensuite freinée légèrement avec un chiffon propre pendant que le pignon est tourné dans le sens de marche. La résistance appliquée charge les dents et rend la portée lisible.
Une trace centrée entre pointe et pied de dent, puis répartie sans atteindre les bords, indique que la géométrie est proche de la position attendue. Une trace vers le pied de dent n’appelle pas automatiquement le même déplacement sur tous les couples coniques. La documentation du modèle fixe le sens de correction, car l’orientation de la spirale et l’architecture du carter changent l’interprétation.
Le workshop manual Ducati correspondant au moteur et au renvoi concernés doit rester ouvert sur l’établi pendant l’opération. Les manuels d’atelier d’époque distinguent la profondeur de montage du pignon, obtenue par cales, du déplacement latéral de la couronne. Ces deux réglages modifient le jeu, mais ils ne déplacent pas la trace dans le même sens.
Une dent piquée ou écaillée ne se règle pas. Elle se remplace avec son engrenage apparié. Pignon et couronne forment un couple rodé et ne doivent pas être mariés avec une pièce d’un autre ensemble, même si le nombre de dents et l’aspect extérieur sont identiques. Le risque n’est pas seulement le bruit. La charge se concentre sur une surface réduite, chauffe l’huile et attaque les roulements.
Les éléments de transmission d’une Ducati 900 SSD Darmah demandent la même discipline de lecture, même lorsque le montage diffère d’un renvoi d’angle ancien. Une portée correcte vaut davantage qu’une impression de douceur à la main, car le montage non chargé masque souvent les défauts.
Quel outillage permet une mesure fiable du jeu et de la précharge

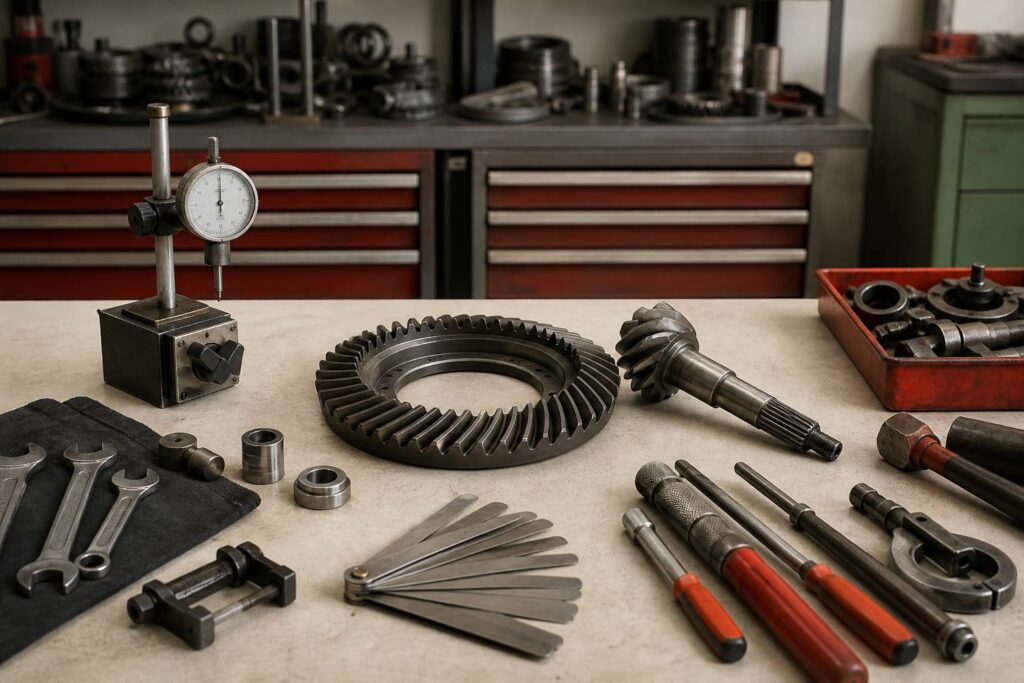

Le réglage ne demande pas une collection d’outils rares, mais chaque instrument doit être adapté à la valeur recherchée. Un comparateur au centième, monté sur support rigide, sert au contrôle du jeu d’engrènement. Un micromètre contrôle les cales. Une clé dynamométrique permet le serrage des écrous de maintien selon la valeur donnée par le manuel du modèle exact.

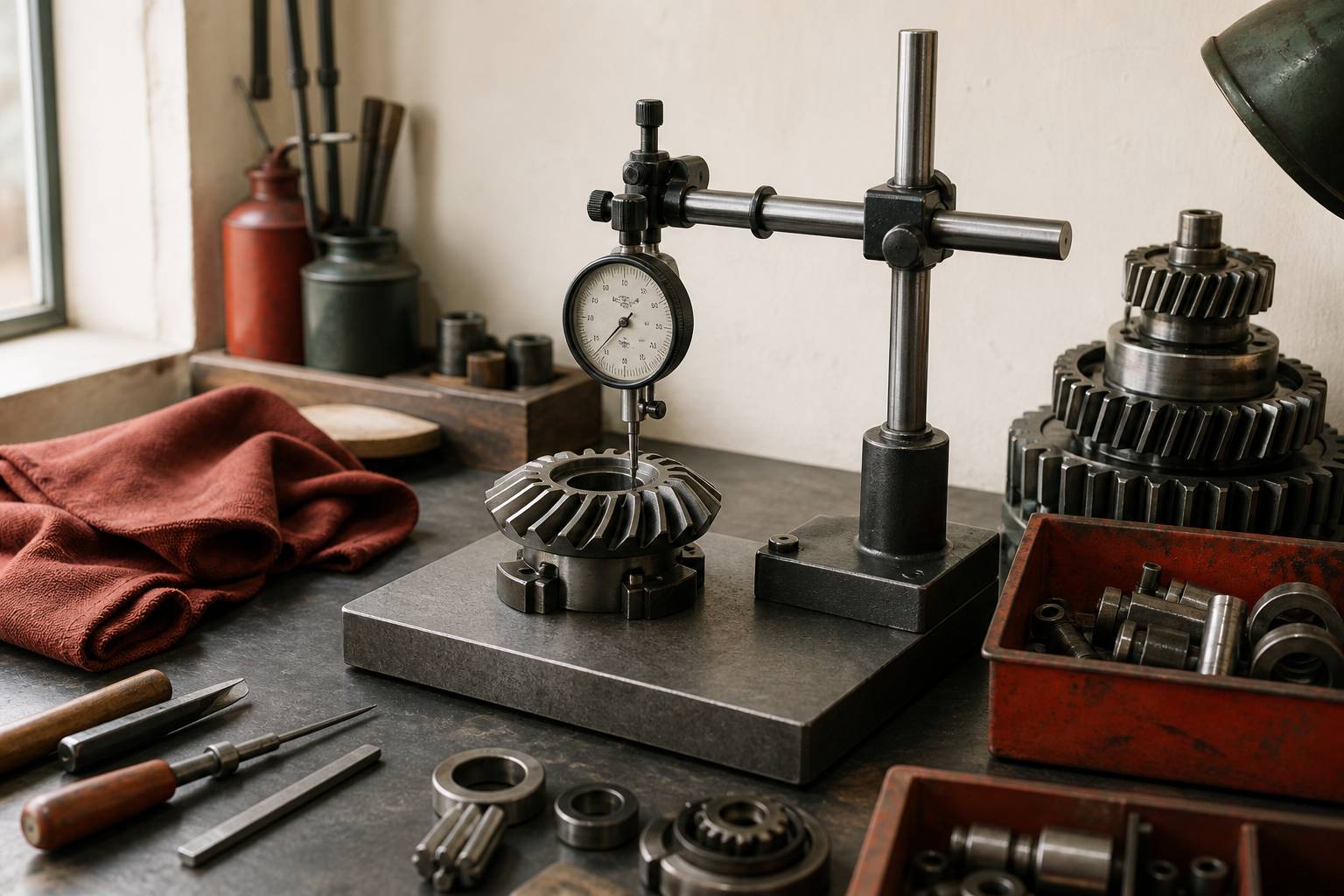

Le comparateur doit être immobilisé sur le carter et non posé sur une pièce voisine. Sa touche vient prendre appui près du diamètre extérieur de la couronne, perpendiculairement à son déplacement. Une touche inclinée transforme une course réelle en valeur fausse. Le mouvement de la couronne doit être limité au basculement entre les deux flancs de dents, sans entraîner le pignon.
Avant toute mesure, les roulements doivent être montés à leur position définitive et leurs bagues correctement assises. Une bague extérieure restée à 0,10 mm de son épaulement donnera un jeu fictif. Le même défaut peut disparaître au serrage final, puis revenir après quelques cycles thermiques. La mesure prise sur un montage provisoire ne valide donc rien.
La précharge demande plus de prudence que le simple jeu d’entre-dents. Un roulement conique ou à contact oblique doit travailler avec un effort axial maîtrisé. Trop faible, il prend du jeu et déplace la denture. Trop forte, il chauffe, détruit son film d’huile et finit par bleuir les pistes. La sensation au doigt ne remplace pas la procédure du constructeur.
| Instrument | Opération contrôlée | Valeur lue | Erreur courante |
|---|---|---|---|
| Comparateur au centième | Jeu entre pignon et couronne | Déplacement angulaire de la couronne | Support fixé sur une pièce mobile |
| Micromètre extérieur | Épaisseur des cales | Écart réel entre deux rondelles | Lire la valeur gravée sans mesurer |
| Jauge de profondeur | Position du pignon | Distance entre portée et plan de référence | Prendre le joint papier comme référence |
| Clé dynamométrique | Serrage des éléments de maintien | Couple imposé par le manuel | Serrer au ressenti après le contrôle |
Les cales doivent être identifiées au centième
Une cale marquée 0,30 mm peut mesurer 0,28 mm après tassement, corrosion ou polissage antérieur. La valeur gravée est une information de tri, pas une mesure. Les cales doivent être dégraissées, mesurées à plusieurs endroits et rangées dans l’ordre de démontage.
Le relevé doit comporter l’épaisseur réelle, la position et le côté de montage. Une feuille pliée dans le carter ou une cale posée du mauvais côté déplace l’alignement sans laisser de trace évidente. Le remontage devient alors une succession de corrections qui s’annulent mal.
Le joint de carter mérite la même attention. Certains montages utilisent un joint dont l’écrasement modifie la position d’un palier. D’autres demandent un produit d’étanchéité très mince. Ajouter un joint plus épais pour arrêter une fuite peut modifier la géométrie de l’ensemble. La fuite est parfois supprimée, mais le bruit apparaît à la première sortie.
Les roulements neufs doivent être vérifiés avant montage. La référence peut être correcte tout en présentant une largeur différente selon le fabricant ou la version. Le pied à coulisse permet un premier contrôle, mais la mesure de la largeur utile et de la portée relève du micromètre. Une référence de roulement ne dispense jamais de comparer la pièce déposée et celle qui entre dans le carter.
Une vidéo de démontage peut montrer l’ordre général, mais elle ne fournit pas les cales propres à votre moteur. La recherche suivante permet d’observer la mise en place d’un comparateur sans confondre démonstration visuelle et cote constructeur.
Comment régler l’alignement du pignon et de la couronne dans le bon ordre
Le réglage commence avec les portées de carter propres et les roulements contrôlés. Les anciens repères de cales sont conservés, même s’ils semblent incohérents. Ils constituent une position de départ. Un montage neuf sans point de comparaison oblige à chercher simultanément la profondeur, le jeu et la précharge.
Le pignon est réglé avant la couronne. Sa profondeur définit la position de la trace sur la dent. La couronne vient ensuite établir le jeu latéral et recentrer la portée. Déplacer la couronne pour corriger un pignon trop haut peut donner le jeu demandé au comparateur tout en rejetant la zone de contact vers le bord de la dent.
Le montage à blanc s’effectue sans joint lorsque le manuel prévoit que la cote se prend sur les plans de carter. Les écrous sont serrés à la valeur nécessaire pour asseoir les roulements, sans simuler un serrage final au hasard. Le pignon doit tourner sans point dur avant toute lecture au comparateur.
Une première mesure de jeu est prise sur au moins trois positions de la couronne. Une valeur égale sur un tour complet indique une couronne régulière et une portée de roulement correcte. Une variation sensible entre trois positions suggère une denture endommagée, une couronne voilée, un logement usé ou une bague mal assise. Ajouter une cale ne répare aucune de ces causes.
La méthode par petites corrections évite les réglages croisés
Une correction ne doit porter que sur une variable. La profondeur du pignon est modifiée par une variation de cale connue, puis le montage est resserré et la portée est relue. La couronne n’est pas touchée pendant cette phase. La nouvelle trace permet de savoir si le déplacement va dans le bon sens.
Quand la portée devient acceptable, le jeu d’entre-dents est réglé par le déplacement latéral prévu par le constructeur. Le comparateur est remis à zéro à chaque série de mesures. Une valeur unique relevée sur une seule dent n’est pas exploitable, car les défauts de circularité se voient seulement sur plusieurs positions.
Le manuel de pièces Ducati doit aussi être consulté. Il distingue souvent les rondelles de réglage par leur emplacement et non seulement par leur diamètre. Une cale destinée au maintien d’un roulement peut sembler interchangeable avec une cale de profondeur, alors que son acier, son diamètre intérieur ou sa portée ne sont pas les mêmes.
Le contrôle au bleu revient après chaque modification. La trace du flanc moteur, puis celle du flanc de retenue, doivent être observées. Une transmission ne travaille pas uniquement à l’accélération. La retenue sur décélération charge l’autre face des dents et révèle parfois un défaut absent lors du premier essai.
Le réglage fini doit être documenté. Il faut noter les cales retirées, celles installées, leur épaisseur mesurée, la valeur de jeu lue et l’état de la trace. Sans cette page de relevé, une intervention future recommence sans historique alors que la transmission a déjà livré ses valeurs utiles.
Quels pièges abîment un couple conique pourtant réglé au comparateur
Le piège le plus courant consiste à confondre jeu et portée. Un mécanicien peut obtenir un jeu conforme avec une couronne déplacée latéralement, alors que le pignon reste à une profondeur incorrecte. Le silence à vide rassure. Sous charge, les dents portent sur une zone trop étroite et le sifflement apparaît.
Le second piège vient du mélange de pièces. Une couronne et un pignon appariés quittent l’usine avec une géométrie usinée ensemble. Remplacer le seul pignon par une pièce de même rapport n’est pas une réparation acceptable sans contrôle complet, même lorsque la denture paraît visuellement identique.
Les roulements posent un troisième problème. Chauffer le carter peut aider à poser une bague, mais le chauffage ne doit pas remplacer l’appui sur l’épaulement. Une bague inclinée de quelques centièmes suffit à fausser la précharge. Le comparateur donnera ensuite une valeur propre, mesurée sur un ensemble déjà mal positionné.
La pâte de contrôle doit être déposée en film mince. Une couche trop épaisse étale la trace et donne une zone artificiellement large. Trois dents propres, une charge modérée et plusieurs rotations sont plus parlantes qu’un engrenage entièrement peint en bleu.
Les signes qui imposent l’arrêt du remontage
Des dents écaillées, un acier bleui, des traces de grippage profondes ou une couronne dont le jeu varie franchement sur un tour complet imposent l’arrêt. Il faut identifier la cause avant de commander. Le remplacement d’un engrenage sans contrôle du carter, des arbres et des roulements répète souvent la panne précédente.
Une fuite d’huile doit être traitée avant l’essai routier. Un couple conique lubrifié par bain d’huile ne tolère pas un niveau insuffisant. Les recommandations générales publiées pour les transmissions automobiles, souvent exprimées entre 40 000 et 80 000 kilomètres, ne doivent pas être appliquées mécaniquement à une Ducati ancienne. Le volume, la température et le type de carter imposent la périodicité prévue par la notice de la machine.
Le changement de pneumatique peut aussi modifier le rapport final effectif, sans modifier le couple conique. Un diamètre de roulement supérieur de 13 % allonge le rapport dans une proportion voisine. La moto roule alors plus vite pour un même régime, mais elle demande davantage d’effort au moteur en montée et au redémarrage. Ce phénomène ne justifie pas de modifier une transmission finale sans calculer l’ensemble de la chaîne cinématique.
La page consacrée aux points mécaniques de la 900 SSD Darmah permet de replacer ces contrôles dans l’examen plus large d’une Ducati à transmission par arbre. Un couple conique ne se juge jamais isolément du jeu de l’arbre, des roulements et des accouplements qui l’entourent.
Le remontage final attend que les valeurs soient stables après plusieurs rotations. Une cote qui change au serrage ou une trace qui migre après la pose du couvercle signale un défaut de montage, pas une particularité acceptable de la machine.
Comment valider le réglage après remontage et organiser la maintenance
La validation commence sur l’établi. Le carter fermé doit tourner sans point dur et sans bruit métallique. Le contrôle au comparateur peut être repris par l’orifice disponible lorsque l’architecture le permet. La valeur obtenue doit rester cohérente avec celle relevée au montage à blanc.
Le serrage final doit respecter l’ordre donné par le manuel. Les écrous et vis qui maintiennent les paliers ne servent pas seulement à fermer le carter. Ils déterminent parfois l’assise d’une bague et donc la précharge. Une clé dynamométrique réglée sur une valeur inconnue n’apporte aucune précision. La valeur doit venir de la documentation du modèle concerné.
Le premier roulage se fait sans sollicitation prolongée. Il faut écouter à vitesse stabilisée, puis à l’accélération et à la décélération. Un sifflement qui augmente avec la vitesse de roue, un grondement à chaud ou un claquement à la reprise demandent un arrêt et une vérification. Continuer pour « voir si cela se place » transforme une correction de cales en remplacement de dentures.
Après le premier cycle thermique, le carter est inspecté. Les traces d’huile autour des joints, des arbres et des plans de fermeture sont recherchées. L’huile de transmission doit rester propre et sans reflet métallique. Une légère pâte grise sur un bouchon aimanté peut venir du rodage d’une pièce neuve, mais des paillettes brillantes ou des fragments imposent une dépose.
La maintenance préventive repose sur l’huile et les relevés
Le niveau d’huile doit être vérifié selon la périodicité prévue par le constructeur et avant une longue sortie après immobilisation. Une moto ancienne peut perdre de l’huile sans laisser de flaque nette. Une fuite lente sur l’arbre ou le joint de carter réduit le niveau, puis augmente la température de contact entre les dents.
Chaque vidange doit donner lieu à une inspection du bouchon, de l’huile recueillie et du joint. La couleur seule n’est pas un diagnostic. Une huile foncée après usage peut être normale. L’odeur de brûlé, les particules métalliques et la présence d’eau ne le sont pas.
Un carnet de mesures évite de démonter sans raison. La date, le kilométrage, le type d’huile prévu par la notice, les éventuelles fuites et les bruits observés doivent être notés. Si un bruit apparaît, la comparaison avec la dernière inspection permet de savoir si le problème est récent ou ancien.
La validation finale d’un montage de transmission doit être confiée à un professionnel qualifié lorsqu’un doute subsiste sur la portée, le serrage ou l’état des roulements. Un défaut du renvoi final peut bloquer une roue ou vider son huile en marche. Les photos d’atelier et les tutoriels servent au diagnostic et à la préparation, pas à remplacer le contrôle d’un montage incertain.
Avant de commander une cale ou un engrenage, relevez le nombre de dents, l’épaisseur réelle des cales déposées, la référence du roulement et la trace de contact sur les deux flancs. Ce relevé détermine si le problème relève du réglage, de l’usure ou d’une pièce qui ne doit plus reprendre la route.
Le jeu d’entre-dents suffit-il pour régler un couple conique ?
Non. Le comparateur contrôle le déplacement entre les dents, mais il ne montre pas la profondeur du pignon. La portée au bleu doit confirmer que la charge est centrée sur les flancs de la denture.
Peut-on remplacer seulement le pignon d’un couple conique ?
Le pignon et la couronne sont normalement appariés. Un remplacement isolé impose un contrôle complet de la portée, du rapport, des références et de l’état des deux dentures.
Pourquoi le bruit apparaît-il seulement à chaud ?
La dilatation du carter, des arbres et des roulements modifie la précharge et la position des engrenages. Un montage acceptable à froid peut devenir bruyant lorsque l’huile et les pièces montent en température.
Quelle mesure faut-il noter au démontage ?
Notez la position de chaque cale, son épaisseur réelle au micromètre, le jeu mesuré au comparateur, le nombre de dents et l’état de la portée. Ces données permettent de repartir d’une base contrôlable au remontage.
